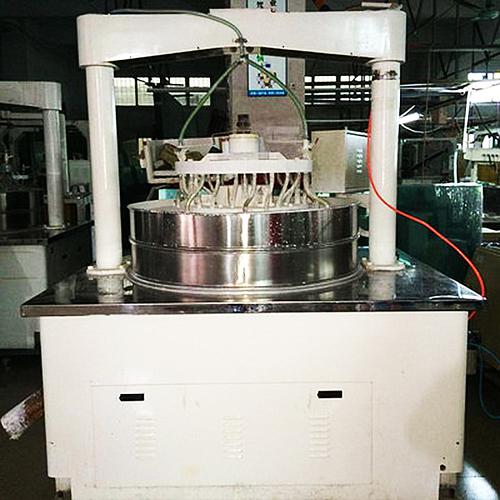

福尔康13B5P双面抛光机 高精密双面研磨与光学抛光的技术解析

在精密制造领域，双面抛光与研磨设备是决定工件表面质量与平面度的关键装备。福尔康（FOKK）13B5P双面抛光机作为一款集高精密双面研磨与光学抛光于一体的机型，近年来在半导体、光学元件、陶瓷基片等行业受到广泛关注。本文将对该设备的核心特点、技术优势及应用场景进行系统解析。

一、设备定位与总体设计

福尔康13B5P属于高精度双面加工设备，主要面向对平面度、平行度、表面粗糙度有严苛要求的工件。其设计核心在于“双面同步加工”——上下研磨盘同时作用于工件的两个表面，从而在一次装夹中完成双面材料去除，既提高了效率，又保证了上下表面的对称性与一致性。该机型在结构上融合了高刚性机身、精密传动系统和可编程控制，能够兼顾研磨（较粗粒度、较大去除量）与抛光（精细表面）两种工艺需求。

二、高精密双面研磨的技术要点

1. 行星式运动与游轮机构：13B5P采用行星轮系，工件置于游轮（载具）孔内，随游轮既公转又自转。这种复杂运动轨迹使磨料均匀作用于工件表面，有效避免单向纹路，提升表面均匀性。
2. 压力与厚度控制：设备配备气动或液压加压系统，可分段设定压力，实现从粗研到精研的梯度加工。同时在线厚度监测（如采用光栅或接触式测头）可实时反馈工件厚度，保证批次一致性。
3. 研磨盘修整：为维持盘面平面度，13B5P通常配置金刚石修整轮或修整环，定期对上下盘进行修整，确保加工精度长期稳定。

三、光学抛光能力与表面质量控制

当应用于光学元件（如镜片、窗口片、滤光片）时，13B5P可通过更换抛光垫与抛光液，将加工模式切换至光学抛光。其关键能力包括：

• 表面粗糙度可达Ra≤1nm级别（视材料与工艺而定）；
• 平面度可达λ/4甚至更高（取决于工件尺寸与夹具设计）；
• 无亚表面损伤：通过化学机械抛光（CMP）机理，实现材料表面原子级去除。

四、核心应用领域

1. 半导体衬底：硅片、碳化硅、蓝宝石等材料的双面研磨与抛光。
2. 光学制造：光学玻璃、石英晶体、红外材料的光学表面加工。
3. 精密陶瓷与硬质合金：密封环、阀片、陶瓷基板等。
4. 电子元件：压电陶瓷、磁性材料、陶瓷封装基座。

五、选型与工艺建议

在选择福尔康13B5P或类似双面抛光机时，需关注：

• 最大工件直径与厚度范围；
• 研磨盘转速与压力调节精度；
• 是否具备在线厚度测量与自动补偿；
• 抛光液供给与回收系统；
• 工艺支持：供应商能否提供针对特定材料的研磨/抛光参数包。

六、

福尔康13B5P双面抛光机将高精密双面研磨与光学抛光功能集成于同一平台，通过行星式传动、精密压力控制与在线监测，满足现代精密制造对平面度、平行度和表面粗糙度的严苛要求。对于需要双面高精度加工的半导体、光学及陶瓷行业用户而言，该设备是一款值得深入评估的解决方案。实际选型时，建议结合具体工件材料、尺寸与精度目标，与设备供应商开展工艺验证，以确定最优配置与工艺参数。
